瀝青路面建成后都會不同程度的產(chǎn)生各種各樣的裂縫。裂縫的出現(xiàn)不僅對路面的連續(xù)性和平整度產(chǎn)生破壞，而且容易造成水份侵蝕路基而影響路面的使用壽命，同時增加了路面的養(yǎng)護(hù)保養(yǎng)工作及費(fèi)用。因此，世界各國都對裂縫的修補(bǔ)工作非常重視，裂縫修補(bǔ)是路面預(yù)防性養(yǎng)護(hù)工作首要解決的問題。

1、 裂縫的類型與成因

裂縫有橫向裂縫、縱向接縫、網(wǎng)狀裂縫、反射裂縫、疲勞裂縫和滑移產(chǎn)生的裂縫等幾種類型。

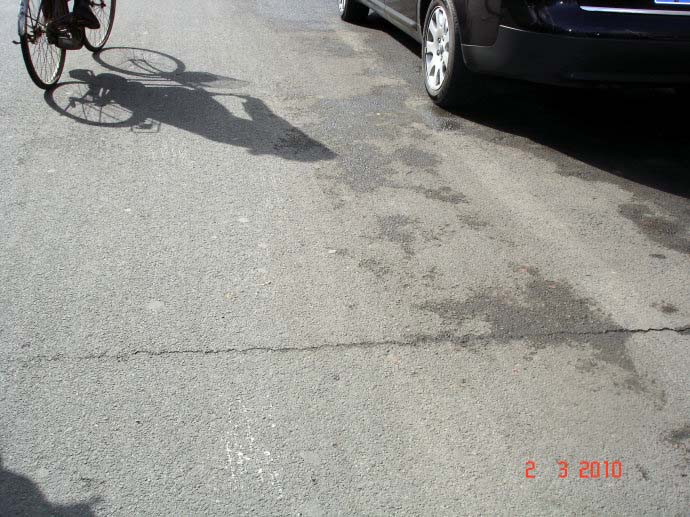

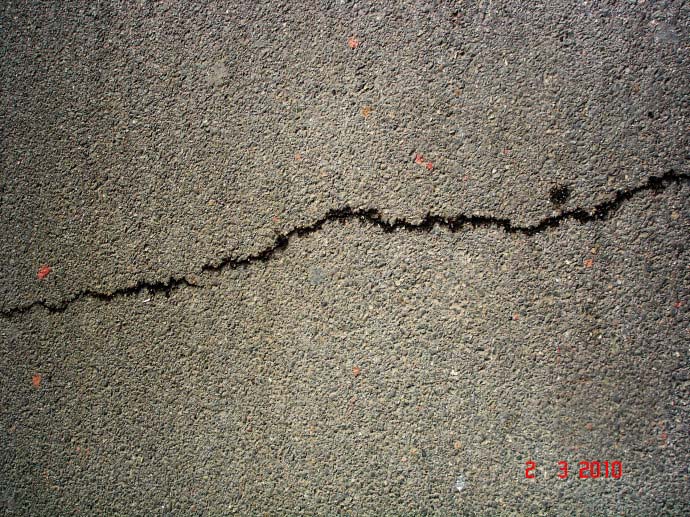

橫向裂縫  橫向裂縫與路面中心線基本垂直，縫隙寬度不等，長度不同，有的甚至貫穿整個路幅，特別是橋涵兩頭更為常見。橫向裂縫產(chǎn)生的原因

（1）材料收縮  由于混合料中使用瀝青的配比不同，當(dāng)基層材料收縮變形后使路面面層底面承受壓力，當(dāng)該拉力超過瀝青層的抗拉強(qiáng)度時則導(dǎo)至瀝青面層底部拉裂。在車輛載荷的作用下形成橫向裂縫。

（2）溫度變化  氣溫大幅下降時瀝青路面逐漸收縮變硬，當(dāng)收縮的拉應(yīng)力超過瀝青混凝土的抗拉強(qiáng)時則產(chǎn)生開裂。此外，基層的收縮或面層與基層之間附著力不夠，都會產(chǎn)生橫向裂縫。

（3）施工不當(dāng) ，如路基沉降時間短（我們喜好于在重大節(jié)日前領(lǐng)導(dǎo)剪彩獻(xiàn)禮）及趕工期。我們還自豪地講，別人十五年完成的工程，我們在不到二年的時間就完成了。另外，攤鋪瀝青混凝土?xí)r其接縫不是熱連接，冷接縫造成天然的橫向或縱向接縫。

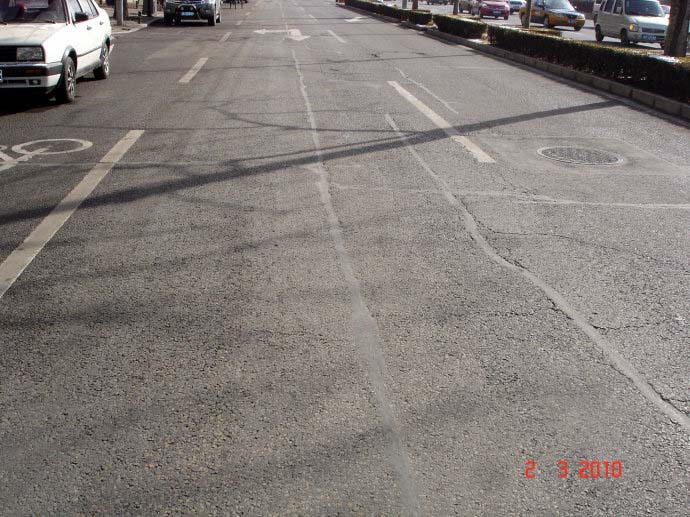

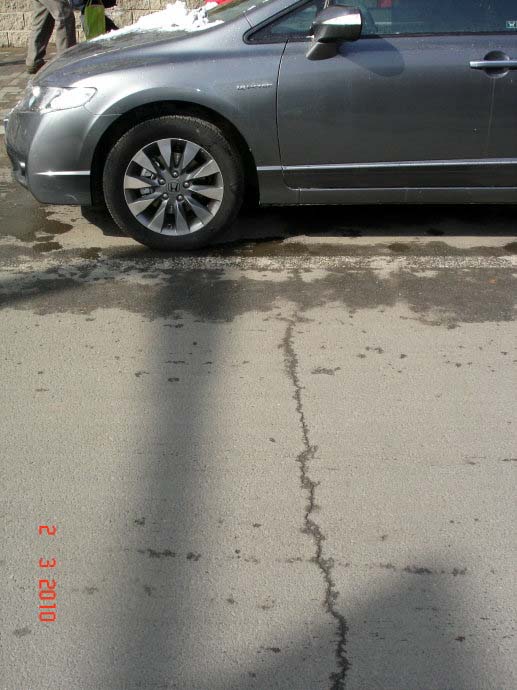

縱向接縫   縱向接縫多發(fā)生于路肩部位，呈月牙形，之后由路肩邊緣向內(nèi)逐步擴(kuò)大，嚴(yán)重時造成路基滑移。另外，發(fā)生于行車道內(nèi)的縱向裂縫，其走向與路面中心線基本平行，長度和寬度不等?？v向裂縫產(chǎn)生的原因是路基壓實(shí)密度不足導(dǎo)致路面承載能力差；不均勻的沉降現(xiàn)象導(dǎo)至縱向開裂；路面攤鋪時先后攤鋪層交接處是冷連接導(dǎo)致接合不緊密而形成天然的縱向縫隙。

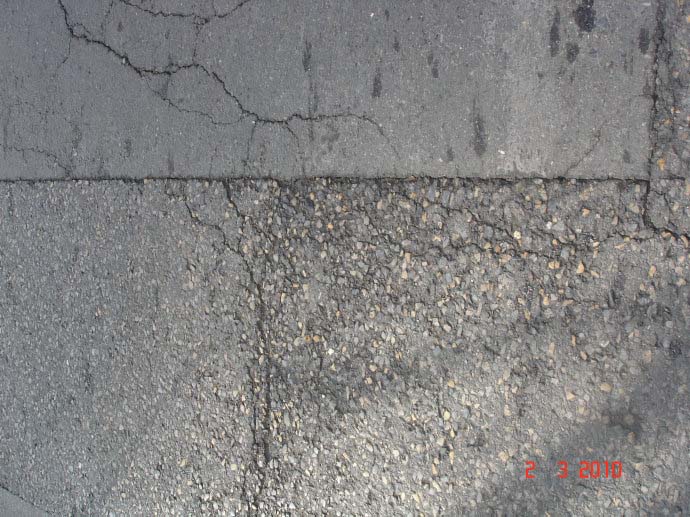

網(wǎng)狀裂縫

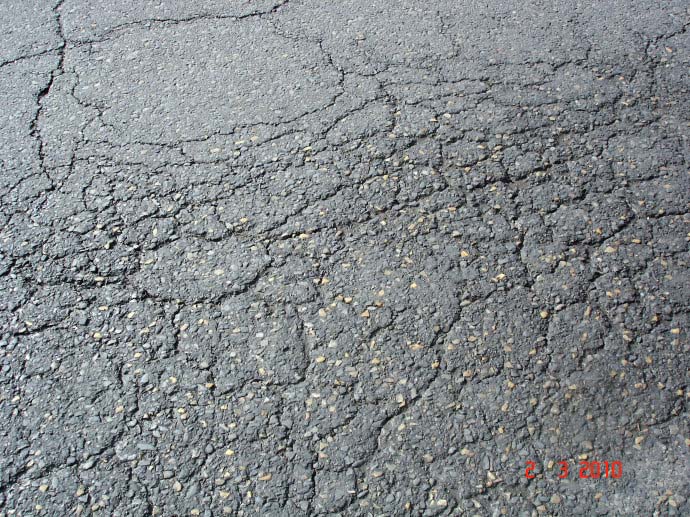

       網(wǎng)狀裂縫一般是先沿著輪基出現(xiàn)單條或多條平行縱縫，之后在縱縫之間出現(xiàn)橫向或斜向裂縫而形成網(wǎng)狀裂縫?？p隙寬度多為2毫米以上，縫距不大于400毫米以上。網(wǎng)狀裂縫的形成多由于瀝青混合料級配不合理，瀝青與石料配比過小使級配石料之間粘接性差而導(dǎo)至瀝青混凝土的強(qiáng)度不能滿足行車載荷的要求；另外，瀝青混凝土面層厚度不夠，交通載荷過大；面層底部穩(wěn)定層拌合不勻，密實(shí)度不足造成的。

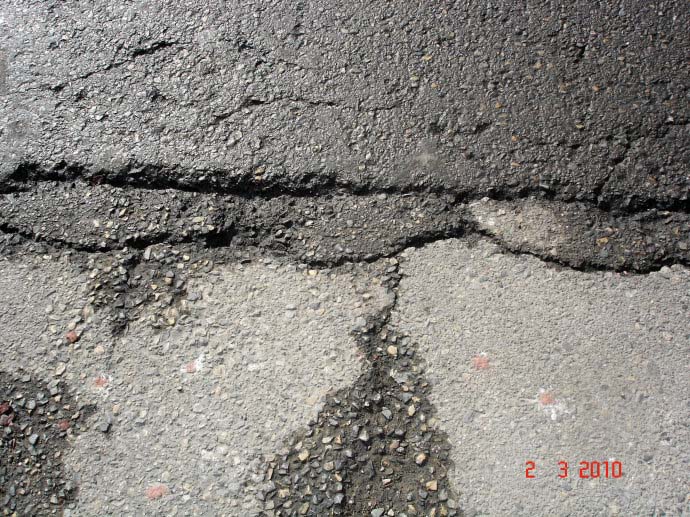

反射裂縫

  反射裂縫是由下層裂縫引起上層開裂，更終導(dǎo)至瀝青混凝土面層開裂的裂縫。

（1）反射裂縫是因半剛型基層在自然環(huán)境溫度的影響下，出現(xiàn)收縮和鼓脹，引起基層斷裂而反射到瀝青面層。

（2）在已開裂的舊瀝青、舊水泥路面上加罩瀝青混凝土面層時，原路面的裂縫受氣溫的變化會繼續(xù)擴(kuò)展，使處于溫度收縮的新瀝青面層增加應(yīng)力，至使新鋪層在舊裂縫處開裂。

（3）與瀝青混合料攤鋪時的工藝、初壓溫度、壓實(shí)方法及壓實(shí)密度有關(guān)。當(dāng)溫度過高時瀝青粘度低，混合料會產(chǎn)生錯位和推移現(xiàn)象，溫度過低時瀝青粘度高不易壓實(shí)。

此外，還有疲勞裂縫和滑移產(chǎn)生的裂縫。

       各種裂縫的產(chǎn)生與瀝青混合料質(zhì)量也有關(guān)。即材料的特性、級配比例的精準(zhǔn)、因此，瀝青混合料的穩(wěn)定性、耐久性、抗疲勞特性、抗?jié)B性、和易性、施工時空隙率的控制，初壓溫度的掌握都是路面裂縫產(chǎn)生的主要因素。即這種多發(fā)的常見病害不是單一因素造成的，而是由溫度變化、積水與滲水、車輛荷載等多種因素造成的。有效避免這種病害的方法是預(yù)防和控制這種病害的擴(kuò)展，做到防微杜漸。若不及時灌縫填封，雨水滲入后就會產(chǎn)生唧漿、沉陷、瀝青與集料脫附以至發(fā)展為坑槽。

裂縫的寬度大小有細(xì)微裂縫（小于2毫米）；微小裂縫（2-6毫米）；小裂縫（6-12毫米）；中裂縫（12-25毫米）；大裂縫（大于25毫米）

2、灌縫填封修補(bǔ)方法及工序

對于小于2毫米的細(xì)微裂縫應(yīng)采取預(yù)防性養(yǎng)護(hù)。即用瀝青再生復(fù)原劑噴霧封層，使路面形成密封保護(hù)層以防止雨水、冰雪通過裂縫向下滲入而使裂縫繼續(xù)擴(kuò)大。此外，用紅外線加熱路面細(xì)微裂縫部位后用輕型壓路機(jī)碾壓愈合裂縫。

對于2-6毫米的微小裂縫可進(jìn)行噴灑和刮涂瀝青進(jìn)行表面封層，這種刮涂式密封方法得益于各種養(yǎng)護(hù)劑、再生劑技術(shù)的不斷創(chuàng)新和提高。也可采用填封后用紅外線加熱器進(jìn)行加熱使填封料滲入縫隙深處。

對于12毫米以上的裂縫的灌縫目前有兩種施工方法：即擴(kuò)槽與不擴(kuò)槽之分。根據(jù)填封材料又可分為熱灌縫和冷灌縫兩種方式。

熱瀝青灌縫

熱瀝青灌縫的工序?yàn)椋?/p>

一、準(zhǔn)備工作 ；

 二、加熱溶解瀝青溫度至150-160度（交通AH-90號基質(zhì)瀝青或SBS改性瀝青）；

三、 用清縫器和熱氣噴槍清除裂縫內(nèi)外灰塵雜質(zhì) ；

四、填灌熱熔瀝青 ；

五、采用V型或U型刮平器刮平 ；

六 、自然冷卻 ；

七 、開放交通。

 冷補(bǔ)灌縫

    冷補(bǔ)灌縫的工序?yàn)椋?/p>

一、準(zhǔn)備工作 ；

 二、用清縫器和熱氣噴槍清除裂縫內(nèi)外灰塵雜質(zhì) ；

三、拌料（SBR溶劑型改性瀝青）；

四、采用V型或U型刮平器刮平 ；

五、固化  ；

六、開放交通。

 冷補(bǔ)方法還有采用抗裂貼、壓縫帶等方式方法封補(bǔ)裂縫。

開槽修補(bǔ)法

開槽修補(bǔ)填封的方法適用于12毫米以上的裂縫。開槽的深度與寬度比不應(yīng)超過2：1，深度比越小越好。

開槽修補(bǔ)灌縫方法為：

一、準(zhǔn)備工作 ；

二、開槽 ；

 三、用清縫器和熱氣噴槍清除裂縫內(nèi)外灰塵雜質(zhì) ；

  四、灌縫 ；

 五、采用V型或U型刮平器刮平 ；

六、固化 ；

 七、開放交通。

無論采用哪種方法灌縫填封路面裂縫，對縫隙內(nèi)外的清潔工作一定要認(rèn)真做好，否則將事半功倍。

3、灌縫常用機(jī)械設(shè)備

（1）霧封層機(jī)

（2）紅外線再生加熱修補(bǔ)機(jī)

（3）灌縫機(jī)（迷你型、手扶式、拖式灌縫機(jī)）

（4）開槽機(jī)（垂直開槽、旋轉(zhuǎn)開槽、切割開槽）

（5）熱氣噴槍

（6）清縫器（鉤挖式、旋轉(zhuǎn)鋼絲刷式清理）

 （7）刮涂器（V型與U型刮平器）

 （8）其它器具
